Kühlhaustüren: Praktische Lösungen für temperaturkontrollierte Umgebungen

Kühlhaustüren sind wichtige Komponenten in Kühlkettenanlagen und dienen als primäre Barriere, die die Temperaturintegrität aufrechterhält, gelagerte Waren schützt und die betriebliche Effizienz gewährleistet. Sie sind weit mehr als gewöhnliche Türen – sie sind leistungsstarke Gehäuse mit integrierter Isolierung, luftdichter Abdichtung, Sicherheitsmechanismen und oft auch Automatisierung. Dieser Artikel bietet einen praktischen Leitfaden zum Verständnis der wichtigsten Arten von Kühlhaustüren, der wichtigsten Auswahlkriterien und der wesentlichen Wartungspraktiken.

Haupttypen von Kühlhaustüren

Kühlhaustüren werden hauptsächlich nach ihrem Öffnungsmechanismus und ihren Anwendungsszenarien klassifiziert. Jeder Typ hat seine eigenen Stärken und idealen Anwendungsfälle.

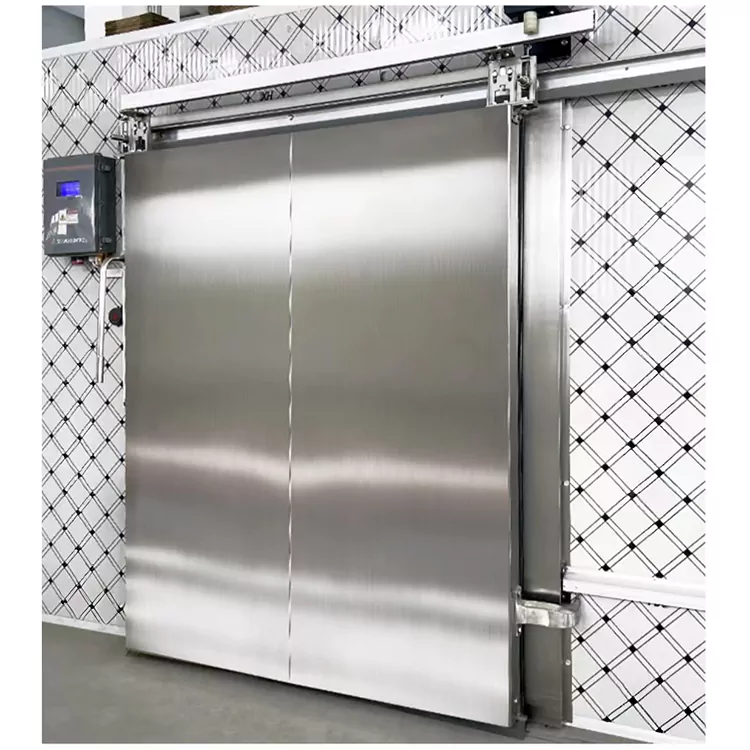

1. Schiebetüren (horizontale Schiebetür)

Schiebetüren sind das Arbeitspferd mittlerer bis großer Kühllager und stark frequentierter Ladebereiche. Die Türflügel gleiten horizontal entlang der Deckenschienen, benötigen keinen Schwenkraum und reduzieren das Risiko von Beschädigungen durch Aufprall durch Gabelstapler oder Palettenhubwagen erheblich.

• Antriebsoptionen: Erhältlich als manuelle oder elektrische Version.

• Geschwindigkeit: Gemäß technischen Standards sollte die Öffnungs-/Schließgeschwindigkeit aus Gründen der Sicherheit und der mechanischen Langlebigkeit im Allgemeinen 0,50 m/s nicht überschreiten.

• Geeignet für: Lagergänge, Logistikkorridore und alle Bereiche mit häufigem Gabelstaplerverkehr.

2. Flügeltüren

Dies ist die einfachste und wirtschaftlichste Variante, die mit herkömmlichen Scharnieren arbeitet.

• Vorteile: Einfache Konstruktion, hervorragende Dichtfähigkeit (bei richtiger Einstellung), niedrige Anschaffungskosten.

• Nachteile: Erfordert Schwenkfreiheit sowohl innerhalb als auch außerhalb des Raumes; nicht für stark befahrene Gabelstaplerspuren geeignet; kann in engen Räumen zu Kollisionsschäden führen.

• Geeignet für: Kleine Türöffnungen, Personalwege und Bereiche mit wenig Verkehr, in denen der Platz keine Einschränkung darstellt.

3. Schnelllauf-Rolltore

Diese Türen verfügen über schnelle Öffnungs- und Schließgeschwindigkeiten von 1 bis 2 m/s und minimieren so den Kaltluftverlust und das Eindringen warmer Luft bei häufigem Durchgang.

• Hauptmerkmale: Aus Sicherheitsgründen mit Einklemmschutzsensoren und automatischer Reset-Funktion ausgestattet.

• Geeignet für: Logistikkreuzungen mit hohem Verkehrsaufkommen, an denen sowohl Temperaturerhaltung als auch Geschwindigkeit von entscheidender Bedeutung sind.

4. Vertikale Hub- und Falttüren

Diese werden dort eingesetzt, wo der seitliche Spielraum begrenzt ist. Die Türverkleidung lässt sich vertikal anheben oder nach oben klappen, um sie zu öffnen.

• Voraussetzung: Ausreichender Freiraum über Kopf für Schienen und Türlagerung ist unbedingt erforderlich.

• Geeignet für: Räume mit schmalen Seitenwänden, aber ausreichender Deckenhöhe.

Konstruktion und Materialien: Der Kern der Isolierung und Abdichtung

Die Leistung einer Kühlraumtür hängt im Wesentlichen von deren Material und Konstruktion ab.

Isolierkern der Türverkleidung

Der Kern besteht typischerweise aus starrem Polyurethan (PU) oder PIR-Schaum, der unter hohem Druck in den Plattenhohlraum eingespritzt wird. Die Schaumdichte sollte 40–45 kg/m³ erreichen, um eine optimale Wärmebeständigkeit zu gewährleisten.

Die Plattendicke variiert je nach Temperaturanwendung:

Plattenverkleidungen

Die Außenhäute bestehen typischerweise aus 0,8 mm dickem Edelstahl 304 oder vorbeschichtetem verzinktem Stahl. Edelstahl bietet eine hervorragende Korrosionsbeständigkeit und einfache Reinigung und ist daher die bevorzugte Wahl für die Lebensmittel-, Pharma- und hygienesensible Industrie.

Dichtungssystem

Luftdichte Verschlüsse sind entscheidend, um thermische Leckagen zu verhindern. Die Dichtungen rund um den Türrahmen bestehen aus TPE (Thermoplastisches Elastomer) oder Silikonkautschuk und sind für Temperaturen von -75 °C bis 75 °C ausgelegt. Diese Materialien bleiben bei niedrigen Temperaturen flexibel und gewährleisten einen dichten Verschluss.

Frostschutz-Heizsystem

Bei Gefrieranwendungen müssen elektrische Heizdrähte in den Türrahmen und die Schwelle eingebettet werden, um ein Zufrieren der Tür zu verhindern.

• Temperaturgrenze: Die Oberflächentemperatur des Heizdrahts sollte 70 °C nicht überschreiten.

• Redundanz: Ein Ersatzheizkreis wird dringend empfohlen, um ein Blockieren der Tür im Falle eines Ausfalls der Primärheizung zu verhindern.

• Installationstiefe: Schwellenheizdrähte sollten für eine effektive Wärmeverteilung in einer Tiefe von ca. 60 mm unter der Oberfläche eingebettet werden.

So wählen Sie die richtige Kühlraumtür aus

Die Auswahl der geeigneten Tür erfordert die Abwägung mehrerer betrieblicher und wirtschaftlicher Faktoren.

Schritt 1: Definieren Sie Ihre betrieblichen Anforderungen

Verkehrsaufkommen: Hochfrequenter Gabelstaplerverkehr erfordert Schiebe- oder Schnelllauf-Rolltore; Der Personenzugang mit niedriger Frequenz eignet sich für Drehflügeltüren.
Türöffnungsgröße: Größere Öffnungen bevorzugen im Allgemeinen Schiebe- oder Vertikalliftkonstruktionen.
Art der Ladung: Berücksichtigen Sie, ob die Waren palettiert, von Hand getragen oder durch automatisierte Systeme befördert werden.

Schritt 2: Bewerten Sie die Temperaturbedingungen

Gefrieranwendungen (-18 °C und darunter): Obligatorische elektrische Heizung an Rahmen, Schwelle und Sichtfenstern; Dämmstärke von mindestens 120 mm.
Kühlanwendungen (0 °C bis 5 °C): Dünnere Platten (~90 mm) können ausreichen; Eine Heizung ist normalerweise nicht erforderlich.
Ultratiefkühl-/Schockfroster: Wenden Sie sich an die Hersteller, um maßgeschneiderte Lösungen mit verbesserter Isolierung und Heizung zu erhalten.

Schritt 3: Priorisieren Sie Sicherheits- und Notfallmaßnahmen

• Interne Notentriegelung: Alle abschließbaren Kühlhaustüren müssen mit einem inneren Notentriegelungsmechanismus ausgestattet sein, um zu verhindern, dass Personal darin eingeschlossen wird. Dieses Gerät sollte über eine fluoreszierende Beschilderung verfügen und mindestens einmal im Jahr einer praktischen Notfallübung unterzogen werden.

• Einklemm-/Sicherheitssensoren: Angetriebene Türen müssen mit Infrarot-Präsenzdetektoren, Sicherheitslichtvorhängen oder pneumatischen Sicherheitsleisten ausgestattet sein, die beim Auftreffen auf ein Hindernis einen sofortigen Stopp oder eine Rückwärtsbewegung auslösen.

Schritt 4: Berücksichtigen Sie die Gesamtbetriebskosten (TCO)

Während Hochgeschwindigkeits-Rolltore oder automatisierte Schiebetore höhere Vorlaufkosten verursachen, können sie bei stark frequentierten Anwendungen zu erheblichen langfristigen Einsparungen führen, indem sie:

Reduzierung des Kaltluftverlusts und des Energieverbrauchs.
Minimierung der Wartungshäufigkeit.
Sinkende Produktqualitätsrisiken durch Temperaturschwankungen.

Umgekehrt können manuelle Drehflügeltüren für Nebenräume mit geringem Verkehrsaufkommen kostengünstiger sein.

Routinemäßige Wartung und Pflege

Um eine zuverlässige Leistung zu gewährleisten und die Lebensdauer zu verlängern, ist eine regelmäßige vorbeugende Wartung unerlässlich. Ein strukturierter Wartungsplan wird empfohlen.

Tägliche Kontrollen (vor/nach jedem Gebrauch)

Untersuchen Sie die Dichtungen auf Risse, Frostbildung oder physische Schäden. Entfernen Sie eventuelle Eisansammlungen aus dem Dichtungsbereich.
Reinigen Sie Schienen, Rollen und Schwellen von Schmutz, Eis und Fremdkörpern, um einen reibungslosen Betrieb zu gewährleisten.
Überprüfen Sie visuell, ob die Heizelemente funktionieren (keine übermäßige Eisbildung am Rahmen oder an der Schwelle).

Regelmäßige Wartung (wöchentlich bis vierteljährlich)

Schmierung: Tragen Sie geeignetes Fett in Lebensmittelqualität oder für niedrige Temperaturen auf Scharniere, Schienen, Rollen und Antriebsketten auf, um den Verschleiß zu reduzieren.
Prüfung des Sicherheitssystems: Überprüfen Sie die Funktion der fotoelektrischen Sensoren, des Einklemmschutzes und der Notentriegelungsmechanismen.
Hardware-Inspektion: Überprüfen Sie alle Schrauben, Halterungen und Befestigungselemente, die sich aufgrund von Vibrationen bei wiederholtem Betrieb lösen könnten, und ziehen Sie sie fest.
Überprüfung der Heizung: Messen Sie die Stromaufnahme oder Temperatur, um sicherzustellen, dass die Heizkabel innerhalb der Spezifikation funktionieren.

Allgemeine Fehlerbehebung

Abschluss

Bei der Auswahl der richtigen Kühlhaustür kommt es darauf an, das optimale Gleichgewicht zwischen thermischer Leistung, mechanischer Haltbarkeit, Sicherheitsbestimmungen und Betriebshäufigkeit zu finden. Eine Tür, die den spezifischen Anforderungen Ihrer Einrichtung entspricht, reduziert nicht nur die Energieverschwendung und bewahrt die Produktqualität, sondern trägt auch zu einer sichereren und produktiveren Arbeitsumgebung bei.

Wichtige Erkenntnisse für eine erfolgreiche Auswahl und Wartung:

1. Passen Sie den Türtyp an die Verkehrsfrequenz und den verfügbaren Platz an.

2. Legen Sie eine angemessene Dämmstärke und Heizsysteme basierend auf der niedrigsten Betriebstemperatur fest.

3. Machen Sie keine Kompromisse bei der Sicherheit – interne Notentriegelungen und Einklemmschutzvorrichtungen sind nicht verhandelbar.

4. Implementieren Sie einen routinemäßigen Wartungsplan – eine kleine Investition in die Wartung verhindert kostspielige Ausfälle.
